کلیدهای اتوماتیک کمپکت (MCCB): ساختار، عملکرد و کاربردها
مقدمه

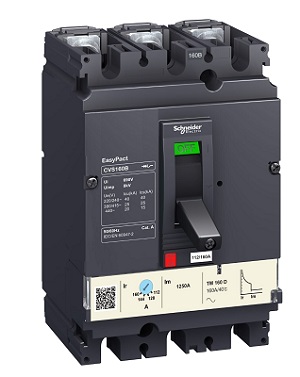

کلید اتوماتیک کمپکت یا Molded Case Circuit Breaker – MCCB یکی از پرکاربردترین تجهیزات حفاظتی در سیستم‌های فشار ضعیف است که وظیفه آن قطع خودکار مدار در شرایط اضافه‌بار، اتصال کوتاه یا برخی خطاهای دیگر مانند افت ولتاژ است. این کلیدها با استفاده از بدنه‌ای عایق از جنس مواد قالب‌گیری‌شده، ایمنی مکانیکی و الکتریکی بالایی را برای اجزای داخلی و اپراتور فراهم می‌کنند.
MCCBها در مقایسه با کلیدهای مینیاتوری (MCB) ظرفیت جریان بسیار بالاتری دارند (معمولاً 100 تا 3200 آمپر) و برای محیط‌های صنعتی، شبکه‌های توزیع اصلی، حفاظت ورودی تابلوهای برق و مدارهایی که نیاز به قابلیت تنظیم دقیق پارامترهای حفاظتی دارند، گزینه‌ای ایده‌آل محسوب می‌شوند.
ماهیت این کلیدها در ترکیب دو مکانیزم حفاظتی حرارتی و مغناطیسی نهفته است. مکانیزم حرارتی، بارهای اضافی طولانی‌مدت را شناسایی کرده و مکانیزم مغناطیسی، اتصال کوتاه‌های شدید را در کسری از ثانیه قطع می‌کند. در مدل‌های پیشرفته، واحدهای حفاظت الکترونیکی نیز اضافه شده که دقت عملکرد و انعطاف‌پذیری را افزایش می‌دهند. این ویژگی‌ها MCCB را به یکی از تجهیزات حیاتی در طراحی تابلوهای مدرن برق تبدیل کرده است.
۱. ساختار MCCB
MCCBها از بخش‌های اصلی زیر تشکیل شده‌اند:
- قاب یا محفظه عایق – ساخته‌شده از مواد مقاوم حرارتی و مکانیکی برای حفاظت اجزای داخلی.
- کنتاکت‌های اصلی – بخش هدایت‌کننده جریان که در زمان خطا یا فرمان قطع، باز می‌شوند.
- واحد حفاظت حرارتی – بیمتال تنظیم‌پذیر برای شناسایی اضافه‌بار.
- واحد حفاظت مغناطیسی – سیم‌پیچ با هسته متحرک برای قطع سریع در جریان‌های اتصال کوتاه.
- مکانیزم قطع و وصل – سیستم مکانیکی با فنر شارژشده برای باز و بسته کردن کنتاکت‌ها.
ترمینال‌های ورودی و خروجی – نقاط اتصال کابل یا شینه‌ها به MCCB
۲. اصل عملکرد
MCCB از دو مکانیزم اصلی حفاظت استفاده می‌کند:
- قطع حرارتی (Thermal Trip): شناسایی اضافه‌بارهای طولانی‌مدت و قطع مدار پس از تأخیر مشخص.
- قطع مغناطیسی (Magnetic Trip): شناسایی اتصال کوتاه و قطع آنی مدار.
در بسیاری از مدل‌های پیشرفته، واحدهای حفاظتی الکترونیکی نیز تعبیه شده‌اند که امکان تنظیم دقیق پارامترهای حفاظتی را فراهم می‌کنند.
۳. تفاوت MCCB و MCB
کلیدهای MCB و MCCB هر دو برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده‌اند، اما از نظر ظرفیت، ساختار، قابلیت‌ها و کاربرد تفاوت‌های اساسی دارند.
۱. ظرفیت جریان و قدرت قطع
MCBها معمولاً برای جریان‌های پایین (تا حدود 125 آمپر) ساخته می‌شوند و قدرت قطع آن‌ها محدود است (معمولاً 6 تا 10 کیلوآمپر). این ویژگی باعث می‌شود بیشتر در مدارهای فرعی و مصارف سبک به‌کار روند.
در مقابل، MCCBها برای جریان‌های بسیار بالاتر (از 100 تا بیش از 3200 آمپر) طراحی شده‌اند و قدرت قطع آن‌ها می‌تواند به 100 کیلوآمپر یا حتی بیشتر برسد. این موضوع MCCB را برای حفاظت ورودی اصلی تابلو برق یا بارهای صنعتی سنگین ایده‌آل می‌کند.
۲. قابلیت تنظیم و انعطاف‌پذیری
MCBها پارامترهای ثابت دارند؛ یعنی جریان نامی و زمان قطع آن‌ها از پیش تعیین شده و کاربر نمی‌تواند آن را تغییر دهد.
اما MCCBها قابلیت تنظیم جریان نامی، زمان تأخیر قطع و حتی محدوده حساسیت به اتصال کوتاه را دارند. در مدل‌های پیشرفته، ماژول‌های حفاظت الکترونیکی نیز اضافه می‌شوند که امکان تنظیم دقیق‌تری را فراهم می‌کنند.
۳. ابعاد و ساختار
MCBها کوچک، سبک و برای نصب در ردیف‌های متعدد در تابلوهای توزیع فرعی مناسب هستند.
MCCBها بزرگ‌تر و سنگین‌ترند و فضای بیشتری در تابلو نیاز دارند، اما بدنه قالب‌گیری‌شده آن‌ها مقاومت مکانیکی و الکتریکی بالایی ایجاد می‌کند.
۴. کاربرد و محیط کاری
MCB بیشتر در ساختمان‌های مسکونی، اداری و پروژه‌های تجاری سبک برای حفاظت روشنایی، پریزها و بارهای کوچک استفاده می‌شود.
MCCB بیشتر در محیط‌های صنعتی، کارخانجات، مراکز داده و ساختمان‌های بزرگ برای حفاظت موتورهای پرقدرت، ترانسفورماتورها و شبکه‌های اصلی برق استفاده می‌شود.
۵. هزینه و نگهداری
MCBها به دلیل ساخت ساده و ظرفیت پایین، ارزان‌تر هستند و نگهداری خاصی نیاز ندارند.
MCCBها گران‌ترند اما با توجه به قابلیت اطمینان و انعطاف بالاتر، در بلندمدت از خسارت‌های بزرگ جلوگیری می‌کنند.
۴. مزایا و محدودیت‌ها
مزایا:
- ظرفیت قطع بالا (تا ده‌ها کیلوآمپر)
- قابلیت تنظیم جریان و زمان قطع
- مناسب برای حفاظت تجهیزات توان بالا
- امکان اتصال تجهیزات جانبی (کنتاکت کمکی، شنت تریپ و ...)
محدودیت‌ها:
- ابعاد بزرگ‌تر نسبت به MCB
- قیمت بالاتر
- نیاز به فضای بیشتر در تابلو
۵. کاربردها
- حفاظت ورودی اصلی تابلوهای برق صنعتی و ساختمانی
- حفاظت موتورهای بزرگ و ترانسفورماتورها
- حفاظت خطوط تغذیه اصلی (Feeder Protection)
- استفاده در سیستم‌های قدرت با نیاز به تنظیم دقیق پارامترهای حفاظتی
نتیجه‌گیری
کلیدهای اتوماتیک کمپکت (MCCB) با ترکیب قدرت قطع بالا، قابلیت اطمینان، و امکان تنظیم دقیق پارامترهای حفاظتی، یکی از مهم‌ترین عناصر حفاظت الکتریکی در شبکه‌های فشار ضعیف محسوب می‌شوند. استفاده صحیح از MCCB نه تنها خطرات ناشی از اضافه‌بار و اتصال کوتاه را کاهش می‌دهد، بلکه به کاهش زمان خاموشی‌ها و جلوگیری از خسارت‌های سنگین به تجهیزات نیز کمک می‌کند.
در دنیای امروز که صنایع و ساختمان‌ها با افزایش بار مصرفی و نیاز به ایمنی بالاتر مواجه هستند، MCCBها به دلیل انعطاف‌پذیری بالا، قابلیت اطمینان، و عمر طولانی همچنان در خط مقدم تجهیزات حفاظتی باقی خواهند ماند. انتخاب درست این کلید بر اساس جریان نامی، ظرفیت قطع، تیپ عملکرد، و استانداردهای بین‌المللی، تضمین‌کننده عملکرد پایدار و ایمن شبکه خواهد بود.
