مقدمه

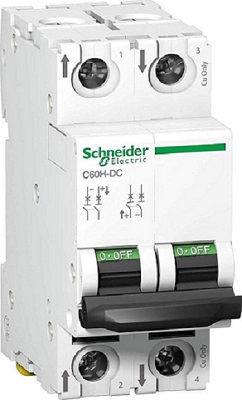

کلید مینیاتوری یا Miniature Circuit Breaker – MCB یک وسیله حفاظتی خودکار است که در مدارهای فشار ضعیف برای محافظت در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. بر خلاف فیوزهای ذوب‌شونده که پس از هر بار عملکرد باید تعویض شوند، MCB پس از قطع مدار قابل بازنشانی است و همین ویژگی باعث کاهش هزینه و افزایش سرعت بازگشت سیستم به حالت عادی می‌شود.
ماهیت اصلی MCB در ترکیب دو مکانیزم حفاظتی نهفته است: واحد حرارتی که اضافه‌بارهای طولانی‌مدت را شناسایی می‌کند و واحد مغناطیسی که در برابر جریان‌های لحظه‌ای شدید واکنش فوری نشان می‌دهد. این ترکیب باعث شده MCBها در ساختمان‌های مسکونی، مراکز تجاری، تابلوهای صنعتی و حتی مدارهای حساس الکترونیکی جایگاه ویژه‌ای داشته باشند.
۱. ساختار کلید مینیاتوری
کلیدهای مینیاتوری شامل اجزای اصلی زیر هستند:
1. محفظه عایق – از مواد ترموپلاستیک مقاوم ساخته شده که هم در برابر حرارت و هم ضربه مقاومت دارد.
2. مکانیزم قطع و وصل – شامل کنتاکت‌های ثابت و متحرک که وظیفه قطع مدار را بر عهده دارند.
3. واحد حفاظت حرارتی – یک بیمتال که در اثر عبور جریان بیش از حد، خم شده و مدار را قطع می‌کند.
4. واحد حفاظت مغناطیسی – سیم‌پیچ و هسته متحرکی که در برابر جریان‌های اتصال کوتاه، به‌سرعت مکانیزم قطع را فعال می‌کند.
5. اهرم یا دسته کنترل – برای قطع و وصل دستی یا بازنشانی پس از عملکرد حفاظتی. ۲. اصل عملکرد
MCB از دو مکانیزم حفاظتی استفاده می‌کند:
• قطع حرارتی (Thermal Trip): در برابر اضافه‌بار طولانی‌مدت، بیمتال گرم شده و با خم شدن، کنتاکت‌ها را جدا می‌کند.
• قطع مغناطیسی (Magnetic Trip): در برابر جریان‌های بسیار زیاد و لحظه‌ای (مانند اتصال کوتاه)، میدان مغناطیسی قوی در سیم‌پیچ ایجاد می‌شود و هسته متحرک، کلید را بلافاصله قطع می‌کند.

۳. انواع MCB بر اساس منحنی قطع
منحنی قطع (Trip Curve) مشخص می‌کند که کلید در چه جریانی و طی چه زمانی عمل کند. مهم‌ترین تیپ‌ها عبارت‌اند از:
• تیپ B: قطع سریع در ۳ تا ۵ برابر جریان نامی – مناسب بارهای مقاومتی و خانگی.
• تیپ C: قطع در ۵ تا ۱۰ برابر جریان نامی – مناسب موتورهای کوچک و بارهای القایی.
• تیپ D: قطع در ۱۰ تا ۲۰ برابر جریان نامی – مناسب بارهای با جریان هجومی بالا مانند ترانسفورماتور و موتورهای بزرگ.

۴. مزایا و محدودیت‌ها
مزایا:
• استفاده مجدد پس از عملکرد حفاظتی
• دقت بالاتر در مقایسه با فیوزها
• امکان قطع دستی مدار
• اشغال فضای کم در تابلو
محدودیت‌ها:
• هزینه اولیه بیشتر نسبت به فیوز ذوب‌شونده
• ظرفیت قطع (Breaking Capacity) محدود در مقایسه با کلیدهای اتوماتیک بزرگ‌تر ۵. مشخصات کلیدی هنگام انتخاب MCB
• جریان نامی (In) – حداکثر جریان مجاز مداوم
• ظرفیت قطع (Icu) – بیشترین جریان اتصال کوتاه قابل تحمل
• منحنی قطع (Trip Curve) – انتخاب بر اساس نوع بار
• تعداد پل‌ها (Poles) – تک‌پل، دوپل، سه‌پل یا چهارپل
۶. کاربردها
• حفاظت مدارهای روشنایی و پریزهای خانگی
• حفاظت مدارات کنترل و فرمان در تابلوهای صنعتی
• حفاظت موتورهای کوچک و تجهیزات الکترونیکی حساس
• استفاده در سیستم‌های توزیع ساختمان‌ها، مراکز تجاری و صنعتی سبک
نتیجه‌گیری
کلیدهای مینیاتوری با طراحی فشرده و عملکرد ترکیبی حرارتی-مغناطیسی، راه‌حلی مؤثر برای حفاظت مدارهای فشار ضعیف ارائه می‌دهند. انتخاب صحیح جریان نامی، تیپ منحنی قطع و ظرفیت قطع MCB بر اساس نوع بار و شرایط شبکه، نه تنها از آسیب تجهیزات جلوگیری می‌کند، بلکه ایمنی کاربران و پایداری سیستم را نیز تضمین می‌نماید.
در دنیای امروز که قابلیت اطمینان و کاهش زمان توقف سیستم اهمیت بالایی دارد، MCBها به دلیل سهولت استفاده، قابلیت بازنشانی سریع، عمر طولانی و نیاز اندک به نگهداری، همچنان یکی از گزینه‌های اصلی حفاظت در شبکه‌های توزیع و تابلوهای برق محسوب می‌شوند
