تجهیزات کنترل فاز چیست؟ | راهنمای کامل حفاظت موتورهای صنعتی

یک لحظه غفلت. یک صدای ناهنجار و خراش‌مانند از دل خط تولید. و بعد سکوت. سکوتی که صدایش از هر فریادی بلندتر است و خبر از یک فاجعه مالی می‌دهد. موتوری چند صد میلیونی که قلب تپنده سیستم بود، حالا به تلی از سیم‌پیچ‌های سوخته تبدیل شده است. دلیل؟ یک قطعی ساده و چند میلی‌ثانیه‌ای در یکی از فازهای برق ورودی. این سناریو، کابوس هر مدیر تولید و مهندس فنی است. اما سوال اصلی اینجاست: آیا این فاجعه قابل پیشگیری بود؟ پاسخ قاطعانه مثبت است. یک قطعه کوچک و بی‌ادعا، می‌توانست مرز بین این خسارت سنگین و یک روز کاری عادی باشد.

در این مقاله، ما به کالبدشکافی این قهرمان گمنام، یعنی تجهیزات کنترل فاز، می‌پردازیم. قرار نیست با تعاریف خشک کتابی روبرو شوید. می‌خواهم از دل تجربه بیست ساله‌ام در صنعت برایتان بگویم که چرا نادیده گرفتن این قطعه، یکی از پرریسک‌ترین قمارها در دنیای صنعت است و چگونه این نگهبان هوشمند، بی‌صدا از سرمایه شما محافظت می‌کند. ما به زبان ساده اما دقیق، خواهیم دید که این دستگاه چگونه کار می‌کند، چه خطراتی را دفع می‌کند و در کجاها حضورش حیاتی است.

کنترل فاز چیست و چرا قلب تپنده تاسیسات شما به آن نیاز دارد؟

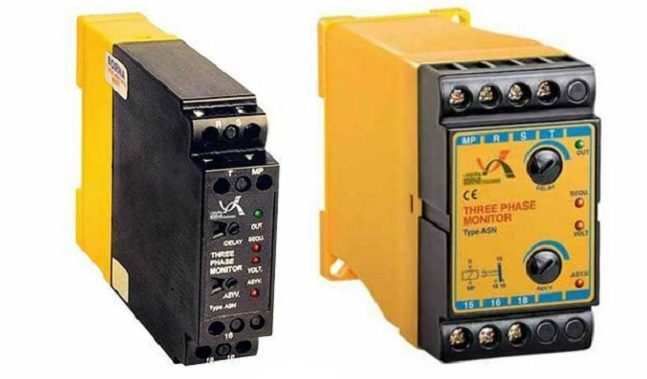

رله کنترل فاز، یک دستگاه حفاظتی الکترونیکی هوشمند است که به طور مداوم کیفیت برق سه‌فاز ورودی به تجهیزات شما، به‌ویژه الکتروموتورها را زیر نظر می‌گیرد. این دستگاه مانند یک پزشک اورژانس عمل می‌کند که نبض شبکه برق را ۲۴ ساعته چک می‌کند و به محض تشخیص اولین علامت بیماری، فرمان قطع را صادر کرده و از آسیب به بیمار (موتور) جلوگیری می‌کند.

وظیفه اصلی رله کنترل فاز، پایش و تشخیص خطاهای مرتبط با ولتاژ در شبکه‌های سه‌فاز است. این خطاها شاید در نگاه اول ساده به نظر برسند، اما برای یک موتور الکتریکی که با ظرافت و تعادل کامل کار می‌کند، هرکدام می‌توانند حکم یک سم مهلک را داشته باشند. این دستگاه صرفاً یک کلید قطع و وصل نیست؛ یک مغز متفکر است که پارامترهای حیاتی شبکه را تحلیل می‌کند.

آناتومی یک رله کنترل فاز: رمزگشایی جادوی داخل جعبه

برای درک عمیق‌تر، بیایید این جعبه کوچک را باز کنیم و ببینیم چه منطقی بر آن حاکم است. تجهیزات کنترل فاز به طور کلی سه پارامتر اساسی و حیاتی را در شبکه سه‌فاز شما رصد می‌کنند. هرکدام از این پارامترها اگر از محدوده استاندارد خارج شوند، می‌توانند به تنهایی یک موتور گران‌قیمت را از کار بیندازند.

۱. عدم تقارن فاز (Voltage Asymmetry): قاتل خاموش الکتروموتورها

عدم تقارن فاز یعنی ولتاژ در سه فاز $R$، $S$ و $T$ با یکدیگر برابر نباشد. این پدیده که قاتل خاموش موتورهای سه‌فاز لقب گرفته، باعث ایجاد جریانی نامتعادل در سیم‌پیچ‌های استاتور می‌شود. این جریان نامتعادل، یک میدان مغناطیسی معکوس ایجاد می‌کند که با میدان اصلی مخالفت کرده و نتیجه آن چیزی جز افزایش شدید حرارت، کاهش گشتاور و در نهایت سوختن سیم‌پیچ‌ها نیست.

• یک مثال ملموس: تصور کنید سه نفر در حال هل دادن یک ماشین هستند. اگر قدرت هر سه نفر یکسان باشد، ماشین مستقیم حرکت می‌کند. اما اگر یک نفر ضعیف‌تر هل بدهد (عدم تقارن)، ماشین به یک سمت منحرف شده و انرژی بسیار بیشتری برای حرکت در مسیر مستقیم لازم است. این انرژی اضافی در موتور به شکل حرارت مخرب ظاهر می‌شود. رله کنترل فاز این عدم توازن قدرت را بلافاصله تشخیص می‌دهد.

۲. توالی فاز اشتباه (Phase Sequence): وقتی چرخش برعکس، فاجعه می‌آفریند

توالی یا ترتیب فازها، جهت چرخش میدان مغناطیسی و در نتیجه، جهت چرخش روتور موتور را تعیین می‌کند. اگر پس از تعمیرات یا تغییر در پست برق، جای دو فاز با هم عوض شود (مثلاً $R$ و $S$)، جهت چرخش موتور برعکس خواهد شد.

• فاجعه کجاست؟ تصور کنید یک پمپ آب که باید آب را به بالا بفرستد، برعکس کار کند. یا یک نوار نقاله که محصول را به جلو می‌برد، ناگهان آن را به عقب برگرداند. این اتفاق نه تنها به خود موتور آسیب می‌زند، بلکه می‌تواند کل فرآیند تولید را مختل کرده و حتی خطرات ایمنی جدی برای اپراتورها ایجاد کند. حفاظت توالی فاز یکی از بنیادی‌ترین وظایف این تجهیزات است.

۳. افت یا افزایش ولتاژ (Under/Over Voltage) و قطع فاز (Phase Loss)

هر موتوری برای کار در یک بازه ولتاژ مشخص طراحی شده است.

• افت ولتاژ (Under Voltage): باعث می‌شود موتور برای رسیدن به توان نامی خود، جریان بیشتری بکشد. این افزایش جریان (مطابق قانون توان $P=V\times I$) مستقیم به سیم‌پیچ‌ها فشار آورده و دمای آن‌ها را به شدت بالا می‌برد.
• افزایش ولتاژ (Over Voltage): می‌تواند عایق‌بندی سیم‌پیچ‌ها را تخریب کرده و باعث اتصال کوتاه و سوختن آنی موتور شود.
• قطع یکی از فازها (Phase Loss): بدترین سناریوی ممکن است. در این حالت، موتور سه‌فاز سعی می‌کند با دو فاز به کار خود ادامه دهد که این امر منجر به کشیدن جریانی فوق‌العاده بالا از دو فاز باقی‌مانده و سوختن قطعی موتور در عرض چند دقیقه یا حتی چند ثانیه می‌شود.

کنترل فاز به دقت این بازه ولتاژ را پایش کرده و در صورت خروج از محدوده مجاز یا قطع کامل یک فاز، مدار را قطع می‌کند.

فراتر از تئوری: کاربردهای ملموس کنترل فاز در صنعت

دانستن تئوری عالی است، اما ارزش واقعی این تجهیزات در میدان عمل مشخص می‌شود. تجربه به من نشان داده که در برخی کاربردها، نصب کنترل فاز دیگر یک انتخاب نیست، یک ضرورت مطلق است.

• پمپ‌ها و کمپرسورها: در سیستم‌های پمپاژ آب، بوستر پمپ‌ها و کمپرسورهای هوا، چرخش معکوس می‌تواند به پروانه‌ها و قطعات مکانیکی آسیب جدی وارد کند. همچنین، این تجهیزات معمولاً بارهای سنگینی را تحمل می‌کنند و به شدت به عدم تقارن ولتاژ حساس هستند.
• سیستم‌های تهویه مطبوع و چیلرها (HVAC): کمپرسورهای چیلرهای تراکمی، قلب گران‌قیمت این سیستم‌ها هستند. سوختن یک کمپرسور چیلر می‌تواند هزینه‌ای معادل خرید یک خودروی نو داشته باشد. حفاظت سه‌فاز در این سیستم‌ها برای جلوگیری از چرخش معکوس و کار کردن با ولتاژ نامتعادل، حیاتی است.
• آسانسورها، بالابرها و نوارهای نقاله: در این تجهیزات، جهت حرکت اهمیت فوق‌العاده‌ای دارد. یک چرخش اشتباه در موتور آسانسور یا یک نوار نقاله در خط تولید، می‌تواند منجر به حوادث ایمنی مرگبار شود. کنترل توالی فاز در اینجا نقش یک سیستم ایمنی را ایفا می‌کند.
• ماشین‌آلات CNC و تجهیزات دقیق: این ماشین‌آلات برای عملکرد صحیح به یک منبع تغذیه پایدار و متعادل نیاز دارند. هرگونه نوسان یا عدم تقارن ولتاژ می‌تواند بر دقت ماشین‌کاری و کیفیت محصول نهایی تأثیر منفی بگذارد.

انتخاب کنترل فاز مناسب: راهنمای عملی برای یک تصمیم هوشمندانه

بازار پر از مدل‌های مختلف کنترل فاز است. انتخاب یک مدل نامناسب می‌تواند به اندازه نصب نکردن آن خطرناک باشد. برای یک انتخاب آگاهانه، باید به چند پارامتر کلیدی توجه کنید:

1. بازه ولتاژ کاری: مطمئن شوید که رله با ولتاژ شبکه شما (مثلاً ۳۸۰ ولت) سازگار است. برخی مدل‌ها قابلیت کار در بازه‌های ولتاژی متفاوتی را دارند.
2. قابلیت تنظیم پارامترها: مدل‌های حرفه‌ای به شما اجازه می‌دهند تا پارامترهایی مانند درصد عدم تقارن ولتاژ، حد بالا و پایین ولتاژ و زمان تأخیر را تنظیم کنید.

• زمان تأخیر (Delay Time): این پارامتر بسیار مهم است. برای جلوگیری از قطع شدن‌های بی‌مورد در اثر نوسانات لحظه‌ای و گذرا، یک تأخیر زمانی برای قطع و وصل تنظیم می‌شود. این زمان باید هوشمندانه و متناسب با حساسیت بار شما انتخاب شود.

3. تعداد و نوع کنتاکت‌های خروجی: بررسی کنید که رله چند کنتاکت باز (NO) و بسته (NC) دارد و آیا این کنتاکت‌ها برای جریان مدار فرمان شما مناسب هستند یا خیر.
4. نشانگرهای LED: وجود LED های تشخیصی برای نمایش نوع خطا (افت ولتاژ، عدم تقارن، توالی فاز و…) به تکنسین کمک می‌کند تا عیب‌یابی را با سرعت بسیار بالاتری انجام دهد.
5. برند و اعتبار: بگذارید صریح بگویم، در مورد تجهیزات حفاظتی، سراغ برندهای بی‌نام‌ونشان و ارزان‌قیمت نروید. هزینه یک رله کنترل فاز معتبر، کسری از هزینه تعمیر یا تعویض یک الکتروموتور است.

اشتباهات رایج در نصب و بهره‌برداری که جیب شما را خالی می‌کند

اینجا جایی است که بسیاری از تکنسین‌های کم‌تجربه اشتباه می‌کنند. بهترین کنترل فاز دنیا هم اگر به درستی نصب و تنظیم نشود، هیچ ارزشی ندارد.

• نمونه‌برداری ولتاژ از جای اشتباه: کنترل فاز باید مستقیماً از ورودی اصلی برق به تابلو (قبل از کنتاکتور) نمونه‌برداری کند، نه بعد از آن. هدف، حفاظت از کل مدار است.
• تنظیمات بیش از حد حساس یا بیش از حد سهل‌گیرانه: اگر درصد عدم تقارن را خیلی پایین تنظیم کنید، ممکن است با هر نوسان کوچکی، مدار قطع شود. اگر آن را خیلی بالا تنظیم کنید، عملاً خاصیت حفاظتی دستگاه را از بین برده‌اید.
• نادیده گرفتن سیم نول: برخی از کنترل فازها برای عملکرد صحیح به سیم نول (MP) نیاز دارند. عدم اتصال آن می‌تواند باعث عملکرد نادرست دستگاه شود.
• سیم‌کشی ضعیف: استفاده از سیم با قطر نامناسب یا اتصالات شل در ترمینال‌های کنترل فاز، خود می‌تواند باعث ایجاد خطا و عملکرد ناخواسته شود.

---

سوالات متداول (FAQ)

۱. تفاوت اصلی بین رله کنترل فاز و یک کلید حرارتی (بی‌متال) چیست؟

کلید حرارتی یا بی‌متال یک محافظ جریانی است؛ یعنی فقط زمانی عمل می‌کند که جریان عبوری از موتور به دلیل اضافه‌بار از حد مجاز فراتر رود. اما کنترل فاز یک محافظ ولتاژی است و از بروز خودِ دلیلِ افزایش جریان (مانند عدم تقارن ولتاژ یا دوفاز شدن) پیشگیری می‌کند. کنترل فاز یک لایه حفاظتی پیشگیرانه و هوشمندتر است.

۲. آیا کنترل فاز می‌تواند از تجهیزات در برابر صاعقه محافظت کند؟

خیر. وظیفه کنترل فاز، حفاظت در برابر ناهنجاری‌های ولتاژ شبکه در فرکانس کاری (۵۰ یا ۶۰ هرتز) است. حفاظت در برابر ولتاژهای گذرا و بسیار بالای ناشی از صاعقه یا کلیدزنی، بر عهده تجهیز دیگری به نام سرج ارستر (Surge Arrester) است. این دو مکمل یکدیگرند، نه جایگزین هم.

۳. منظور از زمان تأخیر در وصل (On-Delay) چیست؟

این پارامتر مشخص می‌کند که پس از برقراری برق شبکه و اطمینان از صحت تمام پارامترها، رله چه مدتی صبر کند و سپس اجازه وصل به کنتاکتور را بدهد. این ویژگی برای جلوگیری از وصل شدن‌های متوالی و سریع در شبکه‌های ناپایدار بسیار مفید است.

۴. آیا برای موتورهای تکفاز هم به کنترل فاز نیاز داریم؟

خیر. همانطور که از نامش پیداست، این تجهیزات برای سیستم‌های سه‌فاز طراحی شده‌اند. برای حفاظت از موتورهای تکفاز، باید از رله‌های کنترل ولتاژ تکفاز یا سایر تجهیزات حفاظتی مخصوص آن‌ها استفاده کرد که پارامترهایی مانند افت و افزایش ولتاژ را کنترل می‌کنند.

---

تحلیل نهایی: یک سرمایه‌گذاری استراتژیک، نه یک هزینه

ماحصل این تحلیل چیست؟ نگاه کردن به تجهیزات کنترل فاز به عنوان یک هزینه اضافی در تابلو برق، یک اشتباه محاسباتی بزرگ است. این دستگاه یک بیمه‌نامه ارزان‌قیمت برای دارایی‌های بسیار گران‌بهای شماست. هزینه توقف خط تولید، هزینه تعمیر یا تعویض یک الکتروموتور و از دست رفتن اعتبار نزد مشتری، بسیار سنگین‌تر از قیمت یک رله حفاظتی استاندارد است.

توصیه اجرایی من به شما به عنوان یک متخصص این است: همین فردا به سراغ تابلوهای برق اصلی مجموعه‌تان بروید. بررسی کنید که آیا موتورهای حساس و گران‌قیمت شما به این نگهبان خاموش مجهز هستند یا خیر. اگر نیستند، بدانید که با هر بار استارت، در حال یک ریسک غیرضروری هستید. نصب یک کنترل فاز استاندارد، نه یک انتخاب، بلکه یک تصمیم مدیریتی هوشمندانه برای تضمین پایداری و امنیت فرآیندهای صنعتی شماست.
